Суть рекламации
В адрес АО «Химтраст» поступила информация о возникновении дефекта напыленной ППУ-теплоизоляции на объекте. После выполнения работ на поверхности покрытия выявлены локальные пузыри между слоями.
Материал: «Химтраст СКН-30/141 Г3».
Дата выполнения работ: июль 2026.
Исходные данные по объекту и технологии выполнения работ
| Параметр | Значение |
|---|---|
| Система компонентов | «Химтраст СКН-30/141 Г3» |
| Основание | Металлическая поверхность |
| Оборудование | Протон Е-5, высокое давление |
| Температура полиольного компонента | +30°C |
| Температура изоцианатного компонента | +45°C |
Грунтовочный слой (опыловка) был нанесен в середине июля 2026 года. Первый тонкий слой нанесен сначала на потолок площадью около 30 м², затем на стены площадью около 110 м². После этого выполнялось повторное послойное нанесение. Выдержка между слоями составляла ориентировочно 20–30 минут.
Анализ причин образования пузырей
| Возможная причина | Описание |
|---|---|
| Изменение характеристик нагрева компонентов | Изменение температуры компонентов при переработке может повлиять на процесс вспенивания и формирование структуры ППУ. |
| Наличие влаги, грязи или пыли на поверхности опыловки | Попадание влаги, загрязнений или пыли между слоями может привести к нарушению межслойного контакта и образованию пузырей. |
Проведение пробного тестирования арбитражной пробы
В сентябре 2026 года в АО «Химтраст» проведено пробное тестирование арбитражной пробы системы компонентов «Химтраст СКН-30/141 Г3» в количестве 15 кг.
Цель тестирования: определить межслойную адгезию и наличие пузырей между слоями. Испытание проведено согласно Регламенту производства напыляемой теплоизоляции из систем компонентов «Химтраст СКН».
| Параметр | Значение |
|---|---|
| Температура окружающего воздуха | +25°C |
| Относительная влажность воздуха | 38% |
| Температура поверхности | +20°C |
| Основание | Металлическая пластина, предварительно подготовленная и отшлифованная |
| Оборудование | Graco EXP-2 |
| Температура полиольного компонента | +30°C |
| Температура изоцианатного компонента | +45°C |
| Температура в шлангах | +45°C |
| Давление в системе | 90 бар |
| Выдержка между слоями | Около 2 минут |
| Показатель | Результат |
|---|---|
| Межслойная адгезия | Имеется |
| Пузыри между слоями | Не обнаружены |
| Воздушные пространства между слоями | Отсутствуют |
В ходе проведения пробного тестирования выполнена визуальная оценка полученного образца после нанесения системы компонентов «Химтраст СКН-30/141 Г3». Внешний вид подготовленной металлической пластины и полученного образца приведены на рисунках 1–3.

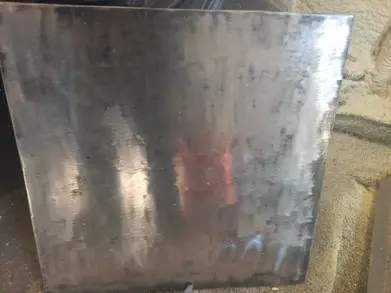

Рисунок 1 — Подготовленная металлическая пластина перед проведением пробного нанесения

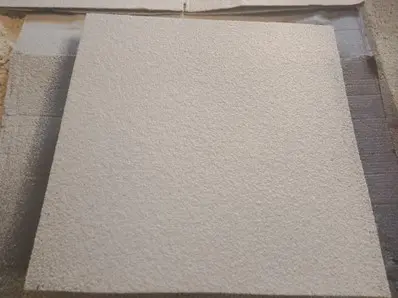

Рисунок 2 — Грунтовочный слой ППУ из системы компонентов «СКН-30/141 Г3»

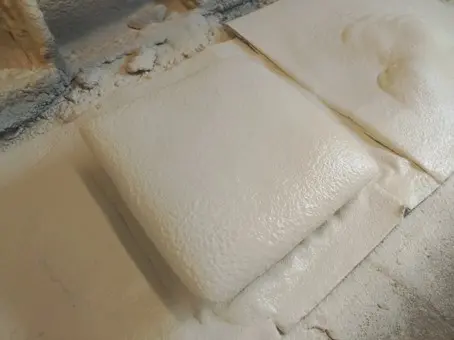

Рисунок 3 — Полученный контрольный образец (3 слоя)

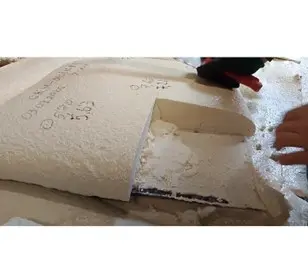

Рисунок 4 — Разрезанный контрольный образец (оценка межслойной адгезии и показатель отсутствия межслойных пустот и воздушных пузырей)
Итоговое заключение и рекомендации
| Итоговое заключение | Рекомендации |
|---|---|
| По результатам пробного тестирования арбитражной пробы СКН-30/141 Г3 при соблюдении технологических параметров межслойная адгезия имеется, пузыри между слоями отсутствуют. | Соблюдать требования ЛТИ и Регламента производства работ. |
|
Возможными причинами образования дефекта на объекте могли являться: 1. Изменение характеристик нагрева компонентов при производстве работ. 2. Наличие влаги, загрязнений или пыли на поверхности опыловочного слоя перед нанесением последующих слоев. 3. Несоблюдение времени выдержки между слоями при производстве работ по напылению. Перед нанесением последующего слоя необходимо обеспечить охлаждение ранее нанесенного слоя. Согласно ЛТИ температура предыдущего слоя должна быть не более 35 °C. Контроль готовности поверхности к нанесению следующего слоя может выполняться с помощью пикторметра или тактильного термометра. |
Контролировать температуру компонентов, оборудования и состояние поверхности перед нанесением каждого слоя, соблюдать временные параметры выдержки работ по напылению ППУ между слоями. |
Для предотвращения повторного образования дефектов необходимо соблюдать технологию производства работ по нанесению ППУ-теплоизоляции согласно ЛТИ на систему компонентов «Химтраст СКН-30/141 Г3».
Комментарии
Оставить комментарий
Комментарий успешно отправлен
